  眾智平臺時常有小伙伴詢問如何計算系統的工作壓力，以及工作壓力的屬性到底是什么,單從計算方式來講，水暖專業規范的條文都很清楚，無需贅述。此次筆者就從稍微脫離工程的角度，以基礎理論為分析工具，試圖揭開工作壓力背后的秘密。知識無極限，人人當懷有敬畏之心，筆者也受限于知識水平的不足，所表達之觀點亦有對錯偏頗，供諸君評點。本文篇幅較長，對理論不感冒的小伙伴，可以直接翻看最后的不同水暖系統工作壓力計算圖示。
問題一：什么是系統的工作壓力？以及確定工作壓力的作用為何？
  借用《消防給水及消火栓系統技術規范》GB50974-2014的如下條文：
  8.2.3 高壓和臨時高壓消防給水系統的系統工作壓力應根據系統在供水時，可能的最大運行壓力確定，并應符合下列規定：…
  在其他水暖專業的眾多規范中，都有提及工作壓力的概念，但以上條文這個描述最易懂，意思就是，不論您設計的是什么樣的管網系統，在這個系統運行時，管網內部所能產生的最大運行壓力。那么從這個角度出發，其他的規范上列出的關于工作壓力的條文要求就也能理解了。確定系統工作壓力，是確定系統的管道，設備，閥件承壓能力的依據，也就是這些東東的承壓能力都必須在所設計系統的工作壓力之上（各規范均有原文條文表述，不一一列舉）。試想一下，若設計計算不正確，要求的設備承壓能力不夠的情況下，系統運行起來會不會導致部件漏水乃至爆管，產生設計失責的后果，所以對水暖設計者，確定工作壓力是比較重要的計算基礎。
  就從大范圍上來說，這個定義依然適用于所有類型的管網，不論氣體管網，液體管網，還是除塵凈化。氣體介質其自身的分子作用力不能忽視（即溫差作用明顯），而可以忽視重力作用產生的壓強，工作壓力的確定相對簡單。液體介質是當做連續介質模型來研究（本科水平，研究生以上水平請自動忽略），重力作用產生的壓強不可忽略，液體管網工作壓力標準的確定略微復雜，故本文以下所述內容，主要對具有代表性的液體管網做描述。建立的基本概念是：管網為單相流，液體介質為連續介質模型，液體自身分子作用力忽略（即是由溫度差異代來的體積膨脹或收縮在整體管網計算時忽略，例如供暖管網低溫區與高溫區自身密度差帶來的壓力作用忽略—供暖管網自循環系統不在本次表述范圍之內。）雖然做這些模型假設會與實際管網狀態有所偏差，但總體差距不大，卻會大大簡化管網壓力計算的方式。

問題二：我們再深入一步，管網運行時，從流體力學上講，究竟內部作用壓力為何？
  我們從研究流動模型的三大公式之一，流體壓強變化的伯努利方程（推導過程各種資料均有）開始分析，總結基本概念：全壓=靜壓+動壓。在流體力學中做一元流動表述時又稱之為：總水頭=測壓管水頭+速度水頭（位置水頭+壓強水頭概念融入測壓管水頭內），老一輩的管網的工程師，對管網的壓力分布做精確分析時都會繪制水壓圖，其中主要繪制總水頭線，測壓管水頭線。

  上圖是教材上的圖示。

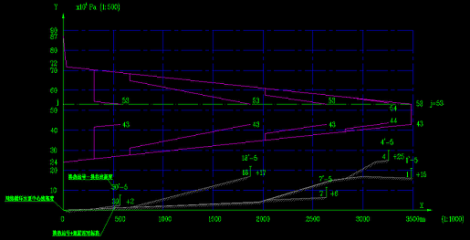

  這是工程上繪制的一段室外供熱管網的水壓圖。
  在這個基本概念上，我們再來分析，各部分的屬性。
  管網系統輸入口的總壓（總水頭）：凡帶有流體輸送設備的管網，管網運行時總壓都由設備提供；不帶有流體輸送設備或設備不運行時的管網，管網入口總壓通常由位置水頭提供。流體管網中，某點總壓需根據測壓管水頭，流速水頭反算，不能直接測量。（我們后續討論的系統，均為總壓由流體輸送設備提供且設備運行時的情況。）
  動壓（速度水頭）：以斷面流速V為初速的鉛直上升射流所能達到的理論高度，水力學中稱為速度水頭（出自《流體力學》教材定義），動壓（流速水頭）作用方向與流線（歐拉法描述流體運動時反映流動方向的一系列人為畫出的線條）平行，與流線垂直的方向流速水頭為零（假設管網正常流動，水流線均平行于管網，彎頭，變徑及管道擾流等處的特殊情況作用力不計，畢竟管網正常流動時，絕大部分流線依然處于與管道壁平行狀態，在這樣的假設前提下，管道壁上，幾乎沒有動壓作用）。動壓計算公式V2/2g，可通過測量流速，間接計算獲取，例如畢托管，孔板流量計，轉子流量計等測流速的儀器。
  靜壓（測壓管水頭）：它的本質就是流體靜壓強，流體為連續介質，所以無論流動還是靜止?fàn)顟B(tài)，自身由于位置水頭（管網前后段高差）或輸入壓強（輸入設備作用）的作用都會存在靜壓，水柱壓強的概念在初中物理就有學過，流體中的靜壓存在于介質的各向空間，形象舉例就是一個盒子裝滿了水，盒子的各個外壁都會受到靜壓的作用。所以，關鍵來了，作用在管網管壁，設備內壁，閥門內部的主要作用壓力就是這個靜壓。也就是計算工作壓力的本質，就是確定管網在運行時所能達到的最大靜壓（測壓管水頭）。靜壓可測量，通過壓力測量儀器，壓力表可獲得管網某一點的靜壓（所有的能直接安裝在管壁測量壓力的儀器，所測均為靜壓即測壓管水頭）。
