  新版《建筑設計防火規范》GB50016-2014（以下簡稱新版《建規》）正式執行已一年半有余，新版《建規》中，種種與舊規范差異之處也隨著時間推移，漸漸被廣大設計人員掌握，但其中仍有部分問題時至今日也容易被設計人員忽視，新版《建規》里，各專業要求相互穿插，各專業對應的防火規條除在各專業所屬章節所列出的內容外，在其他專業章節里依然有部分內容，而這部分內容，恰恰是設計人員容易忽視的。筆者簡要羅列了一下，關于民用建筑中暖通專業，除第八章，第九章外，防火規范還有的條文內容。
5.3.2 3 中庭應設置排煙設施；（強制性條文，本條文與8.5.3 - 2條要求一致）
  本條文需要注意中庭的定義：
  根據《民用建筑設計術語標準》GB/T 50504-2009 中條文2.5.23  中庭 建筑中貫通多層的室內大廳。單從此處定義看，中庭并無面積大小的差異，只要貫穿了多層室內的部位，均可認為是屬于中庭。
  在《上海市建筑防排煙技術規程》DGJ08-88-2006中條文2.1.7中庭三層或三層以上、對邊最小凈距離不小于6m，且連通空間的最小投影面積大于100m²的大容積空間。
5.4.10 除商業服務網點外，住宅建筑與其他使用功能的建筑合建時，應符合下列規定：
  3 住宅部分和非住宅部分的安全疏散、防火分區和室內消防設施配置，可根據各自的建筑高度分別按照本規范有關住宅建筑和公共建筑的規定執行；該建筑的其他防火設計應根據建筑的總高度和建筑規模按本規范有關公共建筑的規定執行。
  這是本次新規規定關于住宅類型建筑防火設施最重要的條文，大部分設計人員也逐漸了解并掌握了該條文的要求。
  該條文解釋如下：本條第3款確定的設計原則為：住宅部分的安全疏散樓梯、安全出口和疏散門的布置與設置要求，室內消火栓系統、火災自動報警系統等的設置，可以根據住宅部分的建筑高度，按照本規范有關住宅建筑的要求確定，但住宅部分疏散樓梯間內防煙與排煙系統的設置應根據該建筑的總高度確定；非住宅部分的安全疏散樓梯、安全出口和疏散門的布置與設置要求，防火分區劃分，室內消火栓系統、自動滅火系統、火災自動報警系統和防排煙系統等的設置，可以根據非住宅部分的建筑高度，按照本規范有關公共建筑的要求確定。

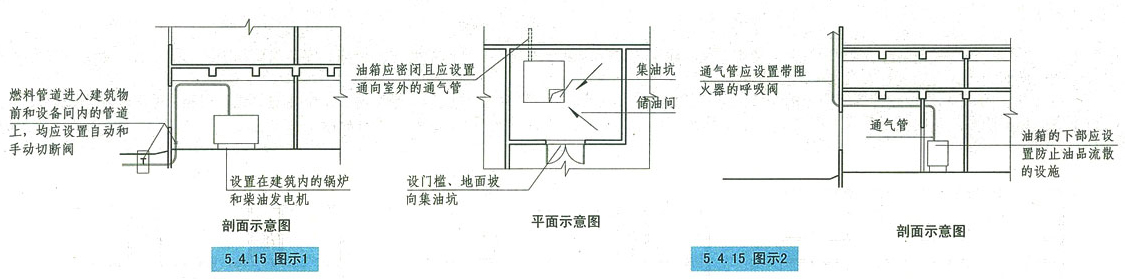

5.4.15 設置在建筑內的鍋爐、柴油發電機，其燃料供給管道應符合下列規定：
  1 在進入建筑物前和設備間內的管道上均應設置自動和手動切斷閥；
  2 儲油間的油箱應密閉且應設置通向室外的通氣管，通氣管應設置帶阻火器的呼吸閥，油箱的下部應設置防止油品流散的設施；
  3 燃?xì)夤┙o管道的敷設應符合現行國家標準《城鎮燃?xì)庠O(shè)計規范》GB 50028的規定。
  其中1、2小條為強制性條文。
  建筑防火圖示：

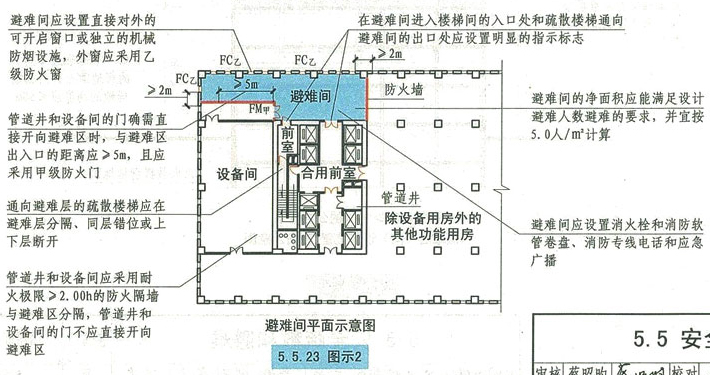

5.5.23 建筑高度大于100m的公共建筑，應設置避難層(間)。避難層(間)應符合下列規定：
  9 應設置直接對外的可開啟窗口或獨立的機械防煙設施，外窗應采用乙級防火窗。（強制性條文）
   建筑防火圖示：

5.5.24 高層病房樓應在二層及以上的病房樓層和潔凈手術部設置避難間。避難間應符合下列規定：
  6 應設置直接對外的可開啟窗口或獨立的機械防煙設施，外窗應采用乙級防火窗。（強制性條文）
  5.5.23與5.5.24均是對避難間的防煙要求，筆者認為建筑專業理應設置直接對外可開啟窗口，若建筑專業未設置時本專業可以提醒建筑專業設置，實在無法設置直接對外可開啟窗口時，暖通專業需要設置機械防煙設施。

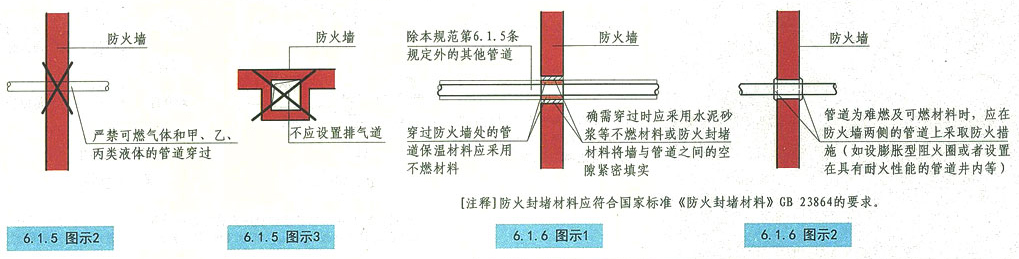

6.1.5 防火墻上不應開設門、窗、洞口，確需開設時，應設置不可開啟或火災時能自動關閉的甲級防火門、窗。
  可燃?xì)怏w和甲、乙、丙類液體的管道嚴禁穿過防火墻。防火墻內不應設置排氣道。（強制性條文）
  6.1.6 除本規范第6.1.5條規定外的其他管道不宜穿過防火墻，確需穿過時，應采用防火封堵材料將墻與管道之間的空隙緊密填實，穿過防火墻處的管道保溫材料，應采用不燃材料；當管道為難燃及可燃材料時，應在防火墻兩側的管道上采取防火措施。
  建筑防火圖示：

  穿越防火墻的防火措施在設計中極易被忽視，防火墻內不可設置排氣道是強制性要求。

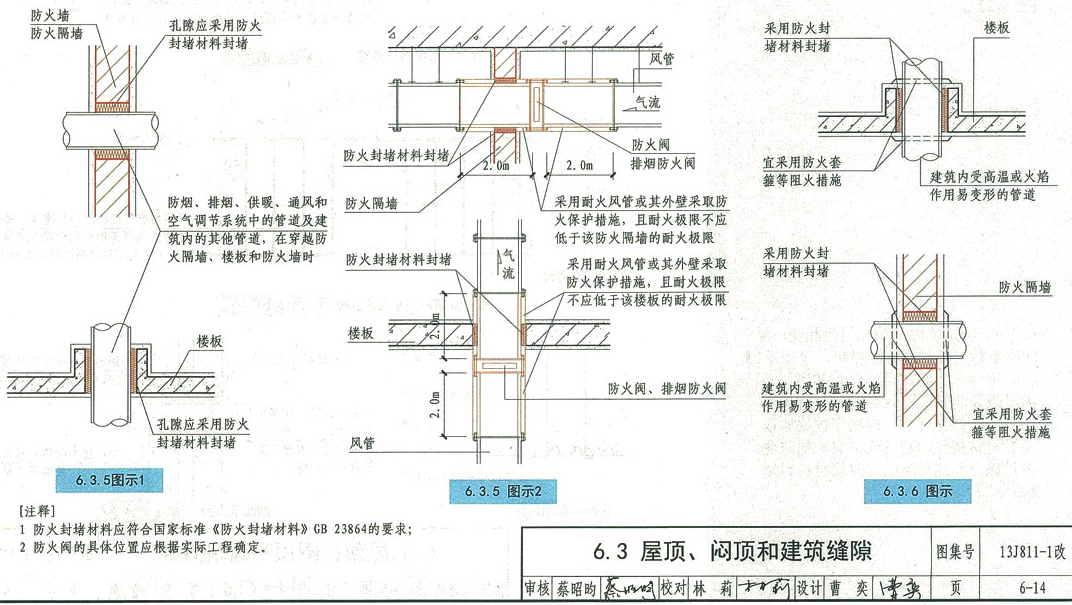

6.3.5 防煙、排煙、供暖、通風和空氣調節系統中的管道及建筑內的其他管道，在穿越防火隔墻、樓板和防火墻處的孔隙應采用防火封堵材料封堵。
  風管穿過防火隔墻、樓板和防火墻時，穿越處風管上的防火閥、排煙防火閥兩側各2.0m范圍內的風管應采用耐火風管或風管外壁應采取防火保護措施，且耐火極限不應低于該防火分隔體的耐火極限。（強制性條文）
  防火圖示：

  筆者認為6.3.5的強制性條文是最容易在審圖時被提到，設計時應針對該條文給予特殊說明，或畫出節點及大樣做法。

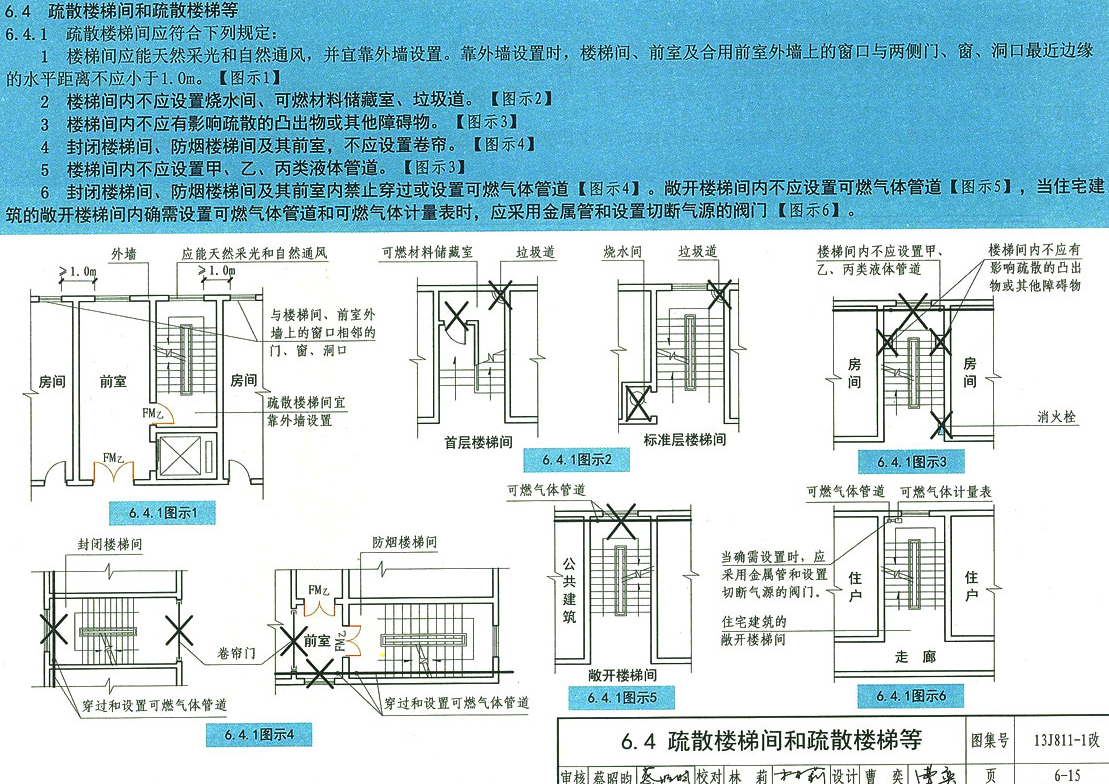

6.4.1 疏散樓梯間應符合下列規定：
  1 樓梯間應能天然采光和自然通風，并宜靠外墻設置。
  6 封閉樓梯間、防煙樓梯間及其前室內禁止穿過或設置可燃?xì)怏w管道。敞開樓梯間內不應設置可燃?xì)怏w管道，當住宅建筑的敞開樓梯間內確需設置可燃?xì)怏w管道和可燃?xì)怏w計量表時，應采用金屬管和設置切斷氣源的閥門。（強制性條文）

   防火圖示：

  6.4.1 1條本是屬于建筑專業需要遵循的條文，當建筑專業有條件設置自然采光通風而未設置時，暖通專業應予以提醒。6.4.1 6條主要針對燃?xì)夤艿?，設計時要注意，避免違反強條。

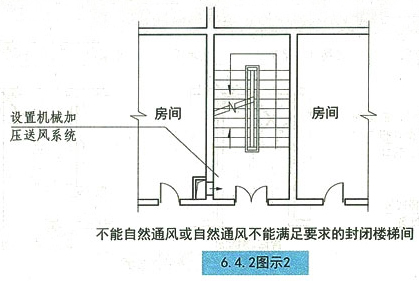

6.4.2 封閉樓梯間除應符合本規范第6.4.1條的規定外，尚應符合下列規定：
  1 不能自然通風或自然通風不能滿足要求時，應設置機械加壓送風系統或采用防煙樓梯間。（強制性條文）
   建筑防火圖示：

  本條文也是容易被暖通設計人員忽視的強制性條文，第8章防煙排煙設置場所要求中，并未提到封閉樓梯間需要設置防煙設施，而實際工程中，下至地下室的封閉樓梯間建筑專業較難以形成自然通風條件，暖通專業需設置機械加壓送風系統。
6.4.3 防煙樓梯間除應符合本規范第6.4.1條的規定外，尚應符合下列規定：
  1 應設置防煙設施。（強制性條文 與第8章防煙排煙條文要求一致）
8.1.9 設置在建筑內的防排煙風機應設置在不同的專用機房?jī)?nèi)，有關防火分隔措施應符合本規范第6.2.7條的規定。
  本條文廣大設計人員已經充分掌握，只是需要注意本措辭中的“專用機房”，實際工程中遇到過將噴淋報警閥放置在排煙機房?jī)?nèi)的情況，嚴格來說，這種情況并不屬于“專用機房”，設計時應注意建筑內的防排煙風機所用機房不應再用作其他用途。
  部分條文總結完畢，不足之處還請廣大智友指正。
