砌體結構防止或減輕墻體開裂的主要措施

砌體結構設計規范[附條文說明] GB 50003-2011第6.5節

6．5．1 在正常使用條件下，應在墻體中設置伸縮縫。伸縮縫應設在因溫度和收縮變形引起應力集中、砌體產生裂縫可能性最大處。伸縮縫的間距可按表6．5. 1采用。

表6．5．1 砌體房屋伸縮縫的最大間距

   注：1 對燒結普通磚、燒結多孔磚、配筋砌塊砌體房屋，取表中數值；對石砌體、蒸壓灰砂普通磚、蒸壓粉煤灰普通磚、混凝土砌塊、混凝土普通磚和混凝土多孔磚房屋，取表中數值乘以0.8的系數，當墻體有可靠外保溫措施時，其間距可取表中數值；
    2 在鋼筋混凝土屋面上掛瓦的屋蓋應按鋼筋混凝土屋蓋采用；
    3 層高大于5m的燒結普通磚、燒結多孔磚，配筋砌塊砌體結構單層房屋，其伸縮縫間距可按表中數值乘以1.3；
    4 溫差較大且變化頻繁地區和嚴寒地區不采暖的房屋及構筑物墻體的伸縮縫的最大間距，應按表中數值予以適當減??；
    5 墻體的伸縮縫應與結構的其他變形縫相重合，縫寬度應滿足各種變形縫的變形要求；在進行立面處理時，必須保證縫隙的變形作用。

6．5．2 房屋頂層墻體，宜根據情況采取下列措施：
  1 屋面應設置保溫、隔熱層；
  2 屋面保溫(隔熱)層或屋面剛性面層及砂漿找平層應設置分隔縫，分隔縫間距不宜大于6m，其縫寬不小于30mm，并與女兒墻隔開；
  3 采用裝配式有檁體系鋼筋混凝土屋蓋和瓦材屋蓋；
  4 頂層屋面板下設置現澆鋼筋混凝土圈梁，并沿內外墻拉通，房屋兩端圈梁下的墻體內宜設置水平鋼筋；
  5 頂層墻體有門窗等洞口時，在過梁上的水平灰縫內設置2～3道焊接鋼筋網片或2根直徑6mm鋼筋，焊接鋼筋網片或鋼筋應伸入洞口兩端墻內不小于600mm；
  6 頂層及女兒墻砂漿強度等級不低于M7.5(Mb7.5、Ms7.5)；
  7 女兒墻應設置構造柱，構造柱間距不宜大于4m，構造柱應伸至女兒墻頂并與現澆鋼筋混凝土壓頂整澆在一起；
  8 對頂層墻體施加豎向預應力。

6．5．3 房屋底層墻體，宜根據情況采取下列措施：
  1 增大基礎圈梁的剛度；
  2 在底層的窗臺下墻體灰縫內設置3道焊接鋼筋網片或2根直徑6mm鋼筋，并應伸入兩邊窗間墻內不小于600mm。

6．5．4 在每層門、窗過梁上方的水平灰縫內及窗臺下第一和第二道水平灰縫內，宜設置焊接鋼筋網片或2根直徑6mm鋼筋，焊接鋼筋網片或鋼筋應伸入兩邊窗間墻內不小于600mm。當墻長大于5m時，宜在每層墻高度中部設置2～3道焊接鋼筋網片或3根直徑6mm的通長水平鋼筋，豎向間距為500mm。

6．5．5 房屋兩端和底層第一、第二開間門窗洞處，可采取下列措施：
  1 在門窗洞口兩邊墻體的水平灰縫中，設置長度不小于900mm、豎向間距為400mm的2根直徑4mm的焊接鋼筋網片。
  2 在頂層和底層設置通長鋼筋混凝土窗臺梁，窗臺梁高宜為塊材高度的模數，梁內縱筋不少于4根，直徑不小于10mm，箍筋直徑不小于6mm，間距不大于200mm，混凝土強度等級不低于C20。
  3 在混凝土砌塊房屋門窗洞口兩側不少于一個孔洞中設置直徑不小于12mm的豎向鋼筋，豎向鋼筋應在樓層圈梁或基礎內錨固，孔洞用不低于Cb20混凝土灌實。

6．5．6 填充墻砌體與梁、柱或混凝土墻體結合的界面處(包括內、外墻)，宜在粉刷前設置鋼絲網片，網片寬度可取400mm，并沿界面縫兩側各延伸200mm，或采取其他有效的防裂、蓋縫措施。

6．5．7 當房屋剛度較大時，可在窗臺下或窗臺角處墻體內、在墻體高度或厚度突然變化處設置豎向控制縫。豎向控制縫寬度不宜小于25mm，縫內填以壓縮性能好的填充材料，且外部用密封材料密封，并采用不吸水的、閉孔發泡聚乙烯實心圓棒(背襯)作為密封膏的隔離物(圖6．5. 7)。

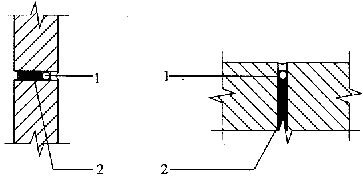

圖6．5. 7 控制縫構造
1—不吸水的、閉孔發泡聚乙烯實心圓棒；2—柔軟、可壓縮的填充物

6．5．8 夾心復合墻的外葉墻宜在建筑墻體適當部位設置控制縫，其間距宜為6m～8m。
